Bài 2: Hướng dẫn vận hành máy in 3D

Nội dung bài học:

1. Máy in 3D Ender3-v2
2. Máy in Kingroon KP3S
3. Một số lưu ý

1. Máy in 3D Ender3

Cấu tạo

Cấu tạo của máy in 3D Ender3 như sau:

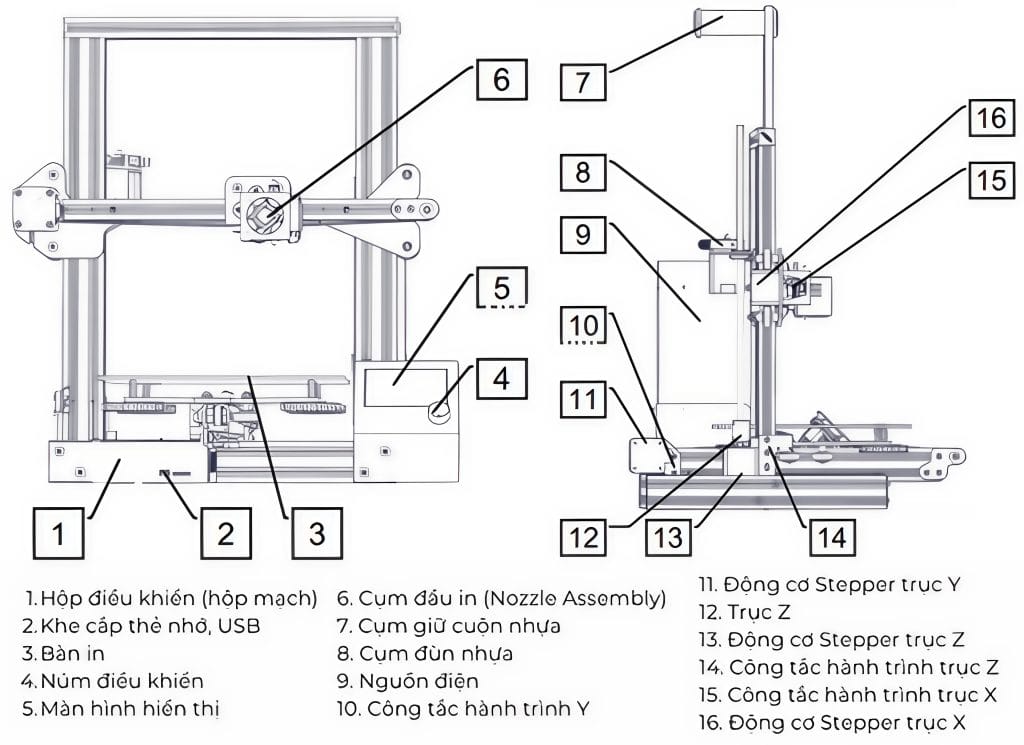

Hình 1: Cấu tạo máy in 3D Ender 3

Màn hình hiển thị

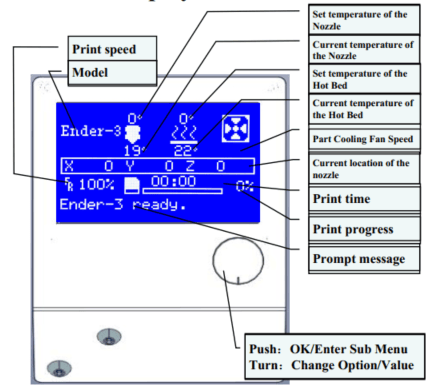

Hình 2: màn hình hiển thị của máy in Ender 3

Màn hình hiển thị của máy in Ender3-v2 khá đơn giản, trong đó các bạn cần quan tâm đến:

• Prompt message: tin nhắn nhắc nhở, ở dòng này bạn sẽ thấy trạng thái của máy in. Ví dụ như Bed Heating- đang tăng nhiệt độ bàn in, Extrude heating- đang tăng nhiệt độ đầu phun,…
• Print progress: phần trăm hoàn thành của bản in.
• Print time: thời gian đã in.
• Current location of the nozzle: Tọa độ hiện tại của đầu phun.
• Part Cooling Fan Speed: Tốc độ của quạt làm mát đầu phun.
• Current temperature of the Hot Bed: nhiệt độ hiện tại của bàn in.
• Set temperature of the Hot Bed: nhiệt độ cài đặt của bàn in. Đây là nhiệt độ ta mong muốn bàn in đạt tới.
• Current temperature of the Nozzle: nhiệt độ hiện tại của đầu phun.
• Set temperature of the Nozzle: nhiệt độ cài đặt của đầu phun. Đây là nhiệt độ ta mong muốn đầu phun đạt tới.

Ngoài ra, chúng ta cần quan tâm tới cách điều chỉnh con trỏ thông qua “Núm vặn”:

• Nhấn: OK hoặc đi vào Menu.
• Xoay trái: đi lên.
• Xoay phải: đi xuống.

Cân chỉnh bàn in

Đây là một bước rất quan trọng để thiết lập máy in 3D, chúng ta cần kiểm tra, làm đúng tuần tự các bước để có được bàn in bằng phẳng.

• Bước 1: Di chuyển đầu phun về gốc tọa độ. Menu à Prepare à Auto home. Sau đó chờ cho máy in di chuyển về gốc tọa độ (chạm đủ 3 công tắc hành trình) rồi chuyển sang bước tiếp theo.

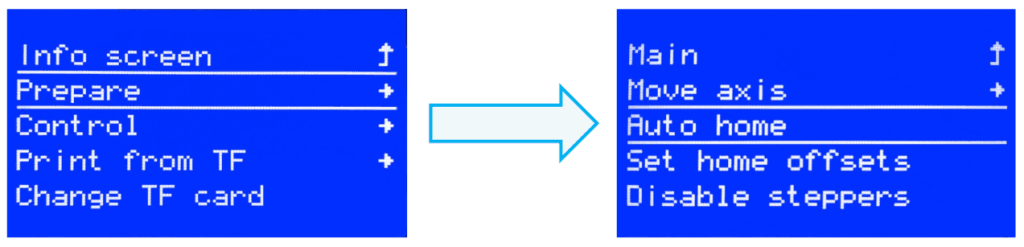

Hình 3: Di chuyển đầu phun về gốc tọa độ

• Bước 2: Tắt trạng thái của động cơ. Menu à Prepare à Disable steppers.

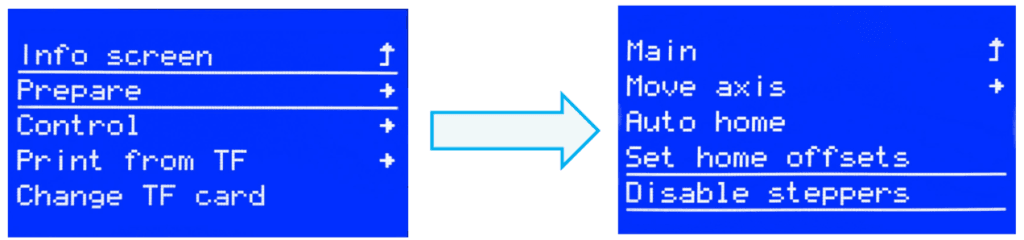

Hình 4: Tắt trạng thái của các động cơ

• Bước 3: điều chỉnh khoảng cách giữa bàn in và đầu phun. Dùng tay di chuyển đầu phun về lần lượt từng góc của bàn in. Đặt 1 tờ giấy A4 vào giữa đầu phun và bàn in. Sau đó điều chỉnh các núm bên dưới như hình, sao cho tờ giấy vừa đủ khoảng cách để di chuyển, thông thường khoảng cách phù hợp nhất là 0,1 – 0,2 mm (chiều dày tờ giấy tiêu chuẩn). Làm lần lượt như vậy với 4 góc, ta sẽ có được 1 bàn nhiệt sẵn sàng để in.

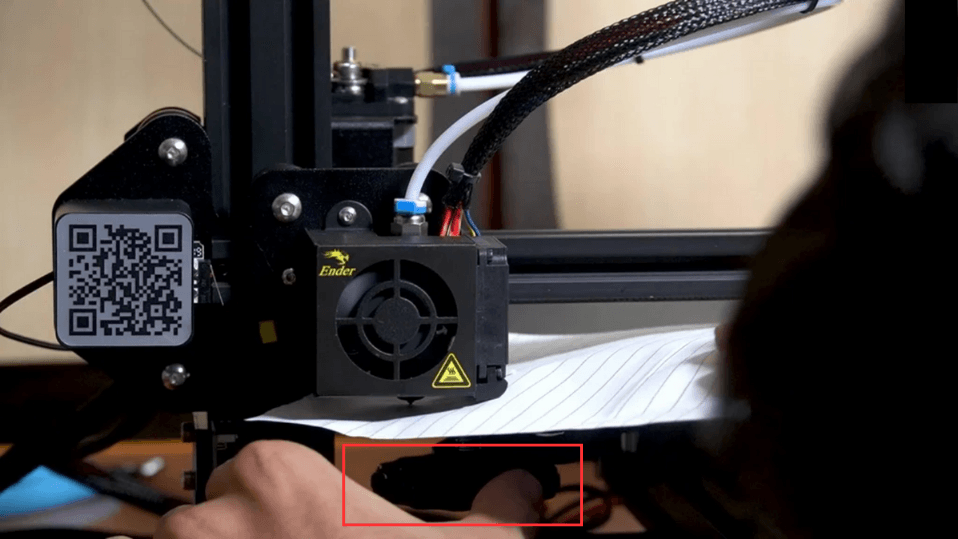

Hình 5: Điều chỉnh các núm vặn để cân bàn in

Chú ý: Trước khi cân bàn bằng tờ giấy, hãy đảm bảo đầu vòi phun sạch sẽ để đảm bảo khoảng cách giữa đầu phun và bàn in chuẩn nhất. Việc cân bàn này chỉ cần làm 1 lần, sau đó hãy định kỳ cân lại bàn in sau một vài lần in sản phẩm.

• Bắt đầu in
• Bước 1: sau khi bạn đã xuất file G-code ra thẻ nhớ (bài 1), hãy cắm thẻ nhớ vào khay thẻ nhớ của máy in 3D.
• Bước 2: Bật công tắc nguồn máy in 3D Ender3-v2. Vị trí công tắc ở trên cục nguồn, bên phải của máy.
• Bước 3: Gia nhiệt cho bàn in và đầu phun. Menu à Prepare à Preheat PLA à Preheat PLA.

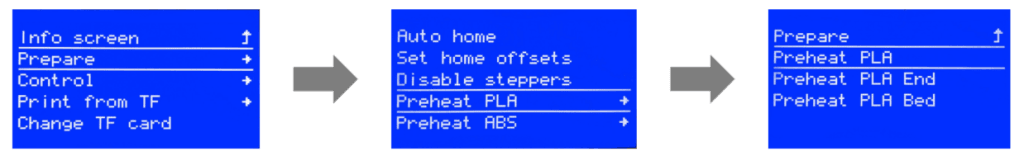

Hình 6: Tăng nhiệt độ bàn in và đầu phun

• Bước 4: Sau khi nhiệt độ đã lên, chọn file cần in: Menu à Print from SD à file cần in.

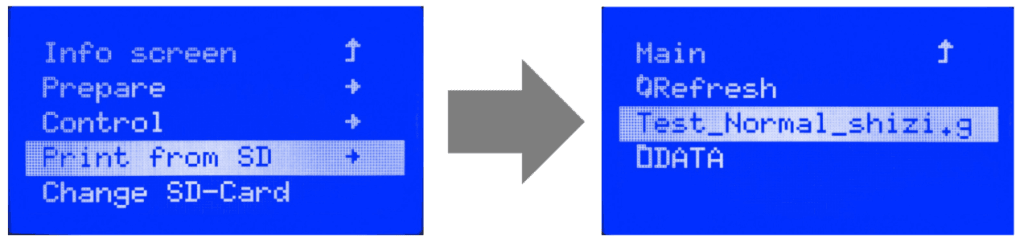

Hình 7: Chọn file G-code cần in

Chú ý: nếu bạn mở Menu và không tìm thấy dòng “Print from SD” (như hình bên), hãy kiểm tra xem bạn đã lắp thẻ nhớ đúng hay chưa và chọn vào dòng “Init SD-Card”. Nếu không được, hãy lắp lại thẻ nhớ và khở động lại máy.

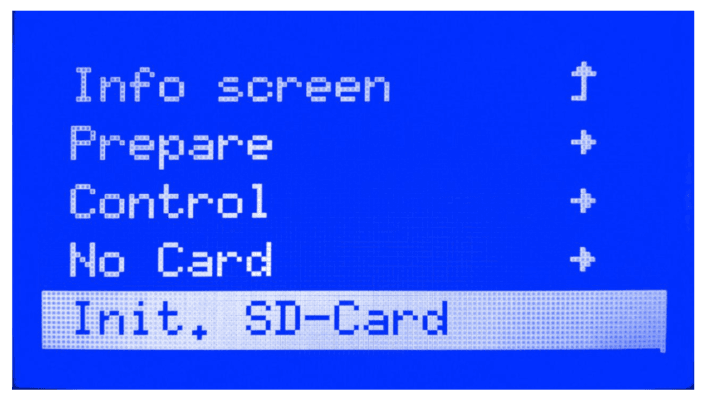

Hình 8: Trường hợp không thấy thẻ nhớ

• Bước 5: Sau khi đã chọn đúng file cần in, máy sẽ tăng nhiệt lên nhiệt độ bạn cài đặt trong phần mềm. Sau khi tăng nhiệt xong, máy sẽ tự động chạy theo chương trình trong file G-code. Sau đó bạn chỉ cần chờ cho máy chạy hết file là sẽ có được sản phẩm mong muốn.

Chú ý: trước khi máy bắt đầu chạy chương trình, hãy đảm bảo đầu vòi phun sạch sẽ bằng cách lấy nhíp gắp phần nhựa chảy thừa, tránh ảnh hưởng đến bản in.

2. Máy in Kingroon KP3S

• Cấu tạo

Cấu tạo của máy in 3D Kingroon KP3S gồm những phần chính như sau:

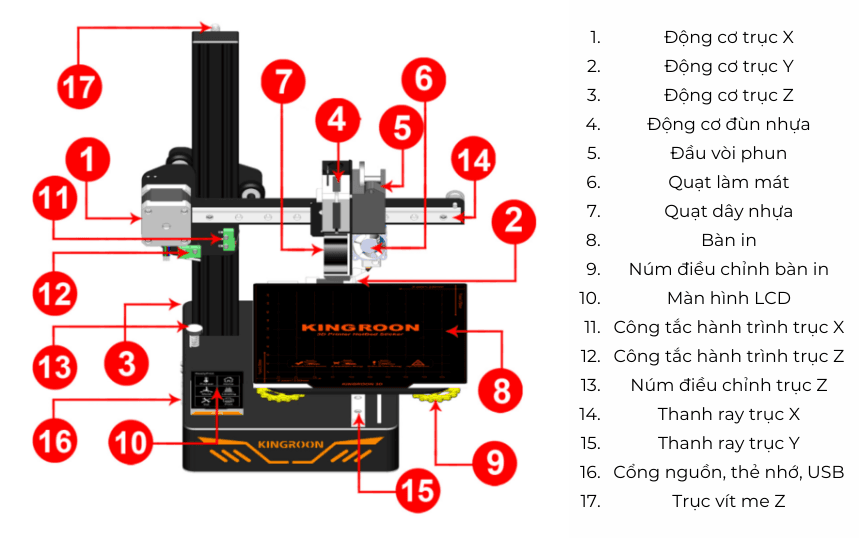

Hình 9: Cấu tạo của máy in 3D Kingroon KP3S

• Màn hình hiển thị

Sau khi bật máy, màn hình máy in sẽ hiện lên 1 Menu gồm 6 mục như hình bên cạnh. Trong đó:

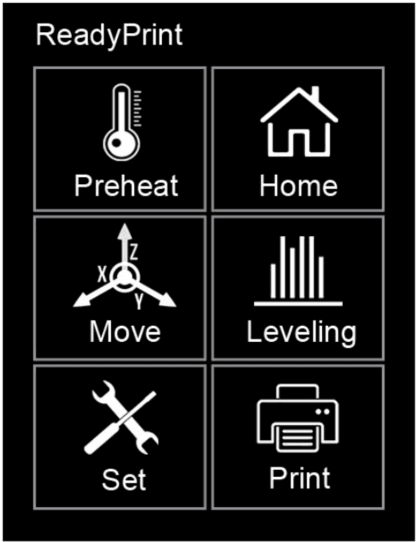

Hình 10: Menu hiển thị của màn hình

• Preheat: Điều chỉnh nhiệt độ của bàn in và đầu phun.
• Home: di chuyển đầu phun về vị trí gốc tọa độ trục X, Y, Z hoặc cả 3.
• Move: di chuyển đầu phun theo các hướng X, Y hoặc Z.
• Leveling: gồm các nút vị trí, dùng để điều chỉnh khi cân bàn.
• Set: Thay đổi về tốc độ quạt,  ngôn ngữ, động cơ,…
• Print: các file G-code có trong thẻ nhớ.

• Cân chỉnh bàn in

Việc cân chỉnh bàn in của máy Kingroon KP3S cũng tương tự như máy Ender3. Chỉ khác là trong máy Kingroon KP3S, các điểm cân bàn được lập trình sẵn (Ender3 thì phải di chuyển bằng tay). Bạn chỉ cần vào “Leveling” à click vào vị trí mong muốn là máy sẽ tự động chạy đến đó.

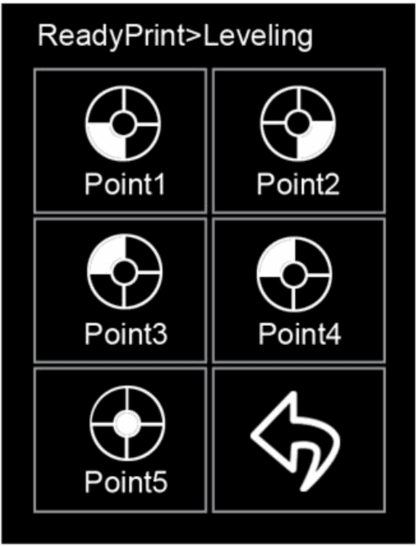

Hình 11: Các tọa độ cân chỉnh bàn in

Các điểm sẽ tương đương với các góc có núm điều chỉnh bàn in (số 9). Di chuyển đầu phun đến các góc và điều chỉnh núm vặn cho thích hợp.

Chú ý: Nếu sau khi điều chỉnh các núm vặn số 9 mà khoảng cách vẫn còn quá rộng. Lúc này, các bạn hãy điều chỉnh “Núm điều chỉnh trục Z” (số 13), để hạ thấp trục Z xuống 1 chút.

• Bắt đầu in

Sau khi lưu file G-code từ phần mềm vào thẻ nhớ. Hãy cắm thẻ nhớ vào khay thẻ nhớ (số 16) và bắt đầu thực hiện in

• Bước 1: Bật công tắc nguồn. Công tắc nguồn được bố trí trên cục nguồn DC như trong hình dưới.

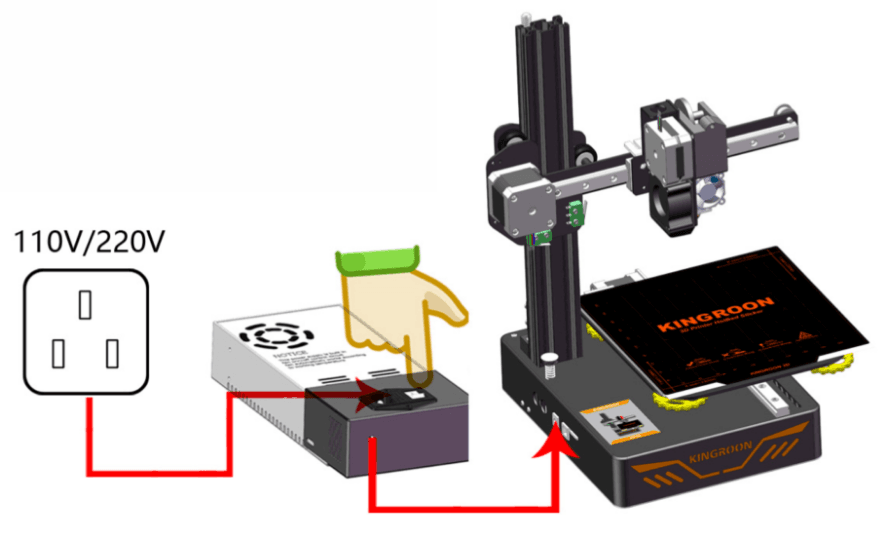

Hình 12: Vị trí của công tắc nguồn máy in

• Bước 2: Tăng nhiệt độ đầu phun và bàn in Preheat à “+”. Ở đây, hãy tăng nhiệt độ của bàn in lên khoảng Extruder = 200  và Bed = 60 . Sau khi nhiệt độ tăng lên đủ, hãy bấm quay lại Menu. Và chuyển sang bước tiếp theo.

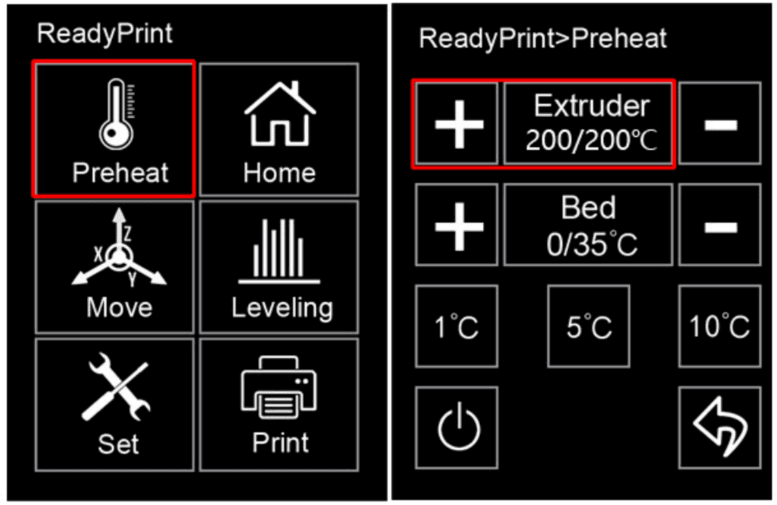

Hình 13: Tăng nhiệt độ bàn in và đầu phun

• Bước 3: Chọn file in. Print à file cần in à Confirm.

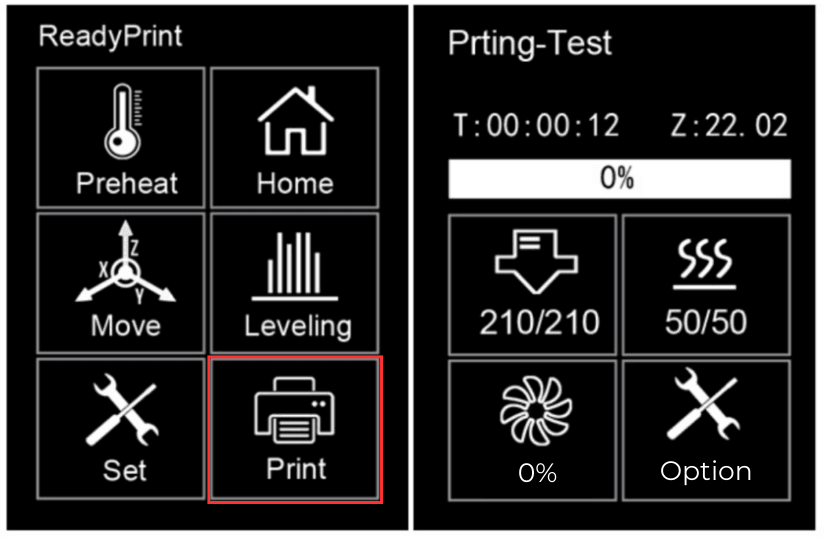

Hình 14: Chọn file G-code cần in

• Bước 4: bật quạt máy in. Đây là bước rất quan trọng, nếu không bật quạt thì đầu vòi phun sẽ rất nóng, và dẫn đến hư hỏng cụm đầu phun. Các bước: Option > More > Fan > 100%. Sau đó kiểm tra xem quạt đã chạy chưa, nếu chạy rồi thì hãy bám nút quay về để trở lại màn hình thông tin bản in.
• Bước 5: Chờ đợi máy chạy và lấy sản phẩm.

3. Một số lưu ý

An toàn sử dụng

• Không được trực tiếp chạm tay vào bàn in, đầu phun khi máy đang hoạt động. Bởi vì nhiệt độ của 2 phần này là rất cao (đầu phun >200 , bàn in >65 ).
• Không được dùng ngón tay hay bất cứ vật nào chọc vào quạt làm mát.
• Không dùng dao để cạy sản phẩm, tránh hư hỏng bàn in. Hãy dùng 1 chút nước hoặc để cho bàn nhiệt tự nguội và sản phẩm bong ra.
• Tránh chạm tay vào phần kim loại của cục nguồn. Cục nguồn khi hoạt động có thể bị rò rỉ điện gây nguy cơ giật điện.

Lưu ý khác

• Bàn in nên được cân chỉnh định kỳ sau một khoảng thời gian nhất định. Giảm bớt sai lệch của sản phẩm.
• Sau mỗi bản in nên làm sạch bàn in, vòi phun để tránh lượng nhựa dư thừa.
• Trong khi máy đang hoạt động, nên đảm bảo đủ lượng nhựa, cuộn nhựa vẫn di chuyển ổn định, không bị vướng hay rối.
• Đảm bảo quạt làm mát được bật trong suốt quá trình máy in hoạt động.
• Tra dầu, mỡ bôi trơn vào các thanh ray định kỳ.
• Để máy in ở nơi khô ráo, tránh ẩm ướt, tránh ánh nắng mặt trời chiếu trực tiếp. Máy in phải được đặt trên bề mặt bằng phẳng, không bị rung lắc khi hoạt động.
• Khi máy in chạy xong, nên đợi cho đầu phun và bàn in về nhiệt độ bình thường trước khi tắt nguồn máy.
• Nhựa in khi không dùng, phải được đặt trong túi zip, kín khí, hút ẩm.
• Nếu máy in bị lỗi, tắt nguồn máy và tìm cách giải quyết.

Chúc các bạn thành công, hẹn gặp lại các bạn trong các bài viết tiếp theo.

By: Mai Dang Chinh
